ARM & i.MX6ULL 基础学习记录

编辑整理 by Staok。

本文大部分内容摘自“100ask imx6ull”开发板的配套资料（如《IMX6ULL裸机开发完全手册》等等），侵删。进行了精髓提取，方便日后查阅。过于基础的内容不会在此提及。如有错误恭谢指出！

注：在 Github 上的原版文章日后可能会更新，在其它位置发的不会跟进。文章的 Gitee 仓库地址，Gitee 访问更流畅。

目录

[TOC]

ARM & Linux 相关

p.s 汇编基本指令和 ARM 的汇编启动代码看 “ARM异常处理 及其模板” 文件夹里的 startup.s 文件。

cpsr 寄存器详情

运行模式

Cortex-A7架构的运行模式有9种。运行模式可以通过软件进行任意切换，也可以通过中断或者异常来进行切换。大多数的程序都运行在用户模式，用户模式下是不能访问系统所有资源的，有些资源是受限的，要想访问这些受限的资源就必须进行模式切换。但是用户模式是不能直接进行切换的，用户模式下需要借助异常来完成模式切换，当要切换模式的时候，应用程序可以产生异常，在异常的处理过程中完成处理器模式切换。

几点说明：

• 板子上电时，CPU处于SVC模式，它用的是SVC模式下的寄存器。
• 程序运行时发生了中断，CPU进入IRQ模式，它用的IRQ模式下的寄存器。
• CPU发生某种异常时，比如读取内存出错，它会进入ABT模式，使用ABT模式下的寄存器来处理错误。

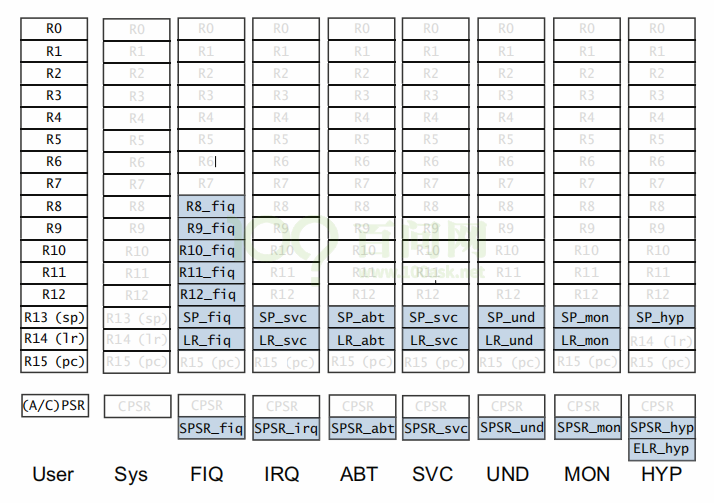

每一种模式对应使用的寄存器

几点说明：

• 如果某个程序处于 FIQ 模式下访问寄存器 R13(SP)，那它实际访问的是寄存器 SP_fiq。
• 如果某个程序处于 SVC 模式下访问寄存器 R13(SP)，那它实际访问的是寄存器 SP_svc。
• 除了 FIQ 模式，寄存器 R0~R12 都是通用的，即模式之间切换前这些寄存器的值应该保存。
• 假如某个ARM处理器是三级流水线：取指->译码->执行，循环执行，那么程序计数器 R15(PC) = 当前执行指令地址 + 4 * 2 个字节。
• 未定义指令异常的个别用法：在某些系统中，代码可能包含用于协处理器（例如VFP协处理器）的指令，但是系统中不存在相应的VFP硬件。另外，VFP硬件有可能无法处理特定指令，而是想调用软件来对其进行模拟。或者，可能会禁用VFP硬件，采用异常处理，以便可以启用它，然后重新执行指令。使用未定义的指令，可以实现一些仿真器（软件模拟硬件的实现）。比如在你的芯片中，它并未支持某条硬件除法指令，但是你还可以在代码中使用它。当CPU执行这条指令时会发生异常，在异常处理函数中，你用软件来实现该指令的功能。对于不是特别设置的未定义指令，在异常处理函数中不能处理它时，通常做法是记录适当的调试信息，并关掉（kill）对应的应用程序。在某些情况下，未定义指令异常的另一个用途是实现用户断点：调试器（如gdb）去修改代码，替换断点位置的指令为一条未定义指令。
• SVC异常的个别用法：软中断 swi 指令可以触发此异常，获得 SVC 权限。在Linux中对文件的open/read/write等APP层的系统函数，它的本质都是执行SVC指令，从而进入Linux内核中预设的SVC异常处理函数，在内核里操作文件。可以使用寄存器或者操作码中某个字段将参数传递给SVC处理程序。

程序状态寄存器 cpsr

所有运行模式都共用一个 CPSR 物理存在的寄存器叫 程序状态寄存器，CPSR 可以在任何模式下被访问。当特定异常中断发生时，备份程序状态寄存器 SPSR 用来保存 CPSR 的值，当异常退出以后可以用 SPSR 中保存的值来恢复 CPSR。

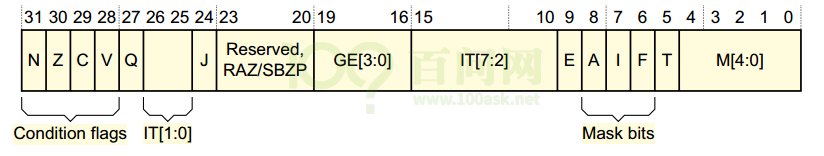

各个位的说明：

• N(bit31)：当两个有符号整数(补码表示)运算时，结果用N表示，N=1/0 表示 负数/正数。

• Z(bit30)：对于 CMP 指令，Z=1 表示进行比较的两个数大小相等。

• C(bit29)：

  • 在加法指令中，当结果产生了进位，则C=1，表示无符号数运算发生上溢，其它情况下 C=0；
  • 在减法指令中，当运算中发生借位，则C=0，表示无符号数运算发生下溢，其它情况下 C=1；
  • 对于包含移位操作的非加/减法运算指令，C 中包含最后一次溢出的位的数值；
  • 对于其它非加/减运算指令，C 位的值通常不受影响。

• V(bit28)：对于加/减法运算指令，当操作数和运算结果表示为二进制的补码表示的带符号数时，V=1 表示符号位溢出，通常其他位不影响 V 位。

• Q(bit27)：仅 ARM v5TE_J 架构支持，表示饱和状态，Q=1/0 表示累积饱和/累积不饱和。

• IT[1:0] (bit26:25) 和 IT[7:2] (bit15:bit10)一起组成 IT[7:0]，作为 IF-THEN 指令执行状态。

• J(bit24) 和 T(bit5)：控制指令执行状态，表明本指令是ARM指令还是Thumb指令。{J,T} = b00 为 ARM；= b01 为 Thumb；= b11 为 ThumbEE；= b10 为 Jazelle。

• GE[3:0] (bit19:16)：SIMD（单指令多数据，处理器为提升并行操作的一种功能） 指令有效，大于或等于。

• E(bit9)：大小端控制位，E=1/0 表示大/小端模式。

• A(bit8)：禁止异步中断位，A=1 表示禁止异步中断。

• I(bit7)：I=1/0 代表 禁止/使能 IRQ。

• F(bit6)：F=1/0 代表 禁止/使能 FIQ。

• M[4:0]：运行模式控制位，如表

  M[4:0]	运行模式
  10000	User 模式
  10001	FIQ 模式
  10010	IRQ 模式
  10011	Supervisor(SVC)模式
  10110	Monitor(MON)模式
  10111	Abort(ABT)模式
  11010	Hyp(HYP)模式
  11011	Undef(UND)模式
  11111	System(SYS)模式

在用户模式下，无法改变处理器模式的M位[4：0]来切换模式和A，I和F位来使能或者禁止异步中止、IRQ和FIQ。

大小端模式

• 大端模式（Big-endian），是指数据的高字节保存在内存的低地址中，而数据的低字节保存在内存的高地址中。
• 小端模式（Little-endian），是指数据的高字节保存在内存的高地址中，而数据的低字节保存在内存的低地址中。

汇编程序调用 C 程序详情

在 C 程序和 ARM 汇编程序之间相互调用时必须遵守 ATPCS 规则，其是基于 ARM 指令集和 THUMB 指令集过程调用的规范，规定了调用函数如何传递参数，被调用函数如何获取参数，以何种方式传递函数返回值。

1. 寄存器 R0~R15 在 ATPCS 规则的使用
   • 在函数中，通过寄存器 R0~R3 来传递参数，被调用的函数在返回前无需恢复寄存器 R0~R3 的内容。
   • 在函数中，通过寄存器 R4~R11 来保存局部变量。
   • 寄存器 R12 用作函数间 scratch 寄存器。
   • 寄存器 R13 用作栈指针，记作 SP ，在函数中寄存器 R13 不能用做其他用途，寄存器 SP 在进入函数时的值和退出函数时的值必须相等。
   • 寄存器 R14 用作链接寄存器，记作 LR ，它用于保存函数的返回地址，如果在函数中保存了返回地址，则 R14 可用作其它的用途。
   • 寄存器 R15 是程序计数器，记作 PC ，它不能用作其他用途。
2. 汇编程序向 C 程序函数传递参数
   • 当参数小于等于 4 个时，使用寄存器 R0~R3 来进行参数传递。
   • 当参数大于 4 个时，前四个参数按照上面方法传递，剩余参数传送到栈中，入栈的顺序与参数顺序相反，即最后一个参数先入栈。
3. C 程序函数返回结果给汇编程序
   • 结果为一个 32 位的整数时，通过寄存器 R0 返回。
   • 结果为一个 64 位整数时，通过 R0 和 R1 返回，依此类推。
   • 结果为一个浮点数时，通过浮点运算部件的寄存器 f0，d0 或 s0 返回。
   • 结果为一个复合的浮点数时，通过寄存器 f0-fN 或者 d0~dN 返回。
   • 对于位数更多的结果，通过调用内存来传递。
4. 当 C 程序从一个函数跳转到另一个函数时，会先把源函数的 CPU 的寄存器和函数内的局部变量都入栈，当跳回时再出栈，这一过程的汇编代码是当 C 程序编译成汇编时被编译器自动添加。

imx6ull 裸机编程相关

这里是处理器启动流程等的介绍，属于科普环节，有个印象，会加深对于处理器如何运行的理解，非必要记住，而是为以后的操作说明每一个步骤都在做什么事情。此部分理解为主。

裸机映像文件合成详情

先说原理，看 imx6ull 芯片手册可知，芯片上电时内部的 boot ROM 固化的程序会通过外部引脚确定启动方式（USB\NAND\EMMC\SD等），将应用的二进制数据（app.bin）从存储区（NAND\EMMC\SD等）搬运到内存区（DDR2\3等），然后跳转到内存区的程序处开始执行程序。这个过程是这个芯片自动完成的，但是需要根据规定合成烧录到存储区的映像文件， 在编译得到应用的二进制文件 app.bin（这个就是比如 裸机应用固件 或 Linux 固件等）之后，再用 mkimage 工具（gcc-arm-linux-gnueabihf-6.2.1 编译器自带的）根据 imximage.cfg.cfgtmp 这个文件的信息，合成头部信息，再与 app.bin 组合生成 .imx 文件， .imx 的头部再添加 1KB 的数据（可以全为0，也可包含分区表等数据） 组合生成 .img 文件，具体如下：

• .imx 文件 = 头部信息（ IVT + Boot data + DCD） + app.bin -> 用于在烧写工具中烧写到 EMMC 中，烧写工具会自动将其烧写到 1KB 偏移处。
• .img 文件 = 1k.bin + .imx 文件 = 1k.bin + 头部信息（ IVT + Boot data + DCD） + app.bin -> 用于在烧写工具中烧写到 SD 中，烧写工具会将其烧写到 0 位置处（对与 SD 的烧写，此工具不会自动加 1KB 偏移…）。

头部信息包含了指示 boot ROM 程序要把 app.bin 数据搬运到内存的何处，其大小，以及包含了配置 DDR 的寄存器、引脚等数据等待，具体如下：

• IVT：Image vector table，含 header（含 tag、length、version，这 3 项，length 表示 IVT 的大小）、entry（指示 app.bin 在内存中的位置，即程序数据被复制到内存哪里）、dcd（指示 DCD 数据 在内存中的位置）、boot_data（指示 Boot data 在内存中的位置）、self（指示 IVT 在内存中的位置）等，共占 32*8bit 大小，entry 为 app.bin 要在内存中的目的地址。

• Boot data：start（映像文件在内存中的地址，为 IVT 在内存中的绝对地址减去 1024 偏移）、length（整个映像文件的长度，含 1k.bin）、plugin，共占 32*3bit 大小。

• DCD：配 imx6ull 芯片的寄存器，如 DDR 的配置等，可自定，复杂，mkimage 根据 imximage.cfg.cfgtmp 这个文件的信息合成。

  其中，entry（指示 app.bin 在内存中的位置，即程序数据被复制到内存哪里）的地址在 Makefile 中调用 mkimage 工具时是可以指定的，在"重定位"章节会细说。

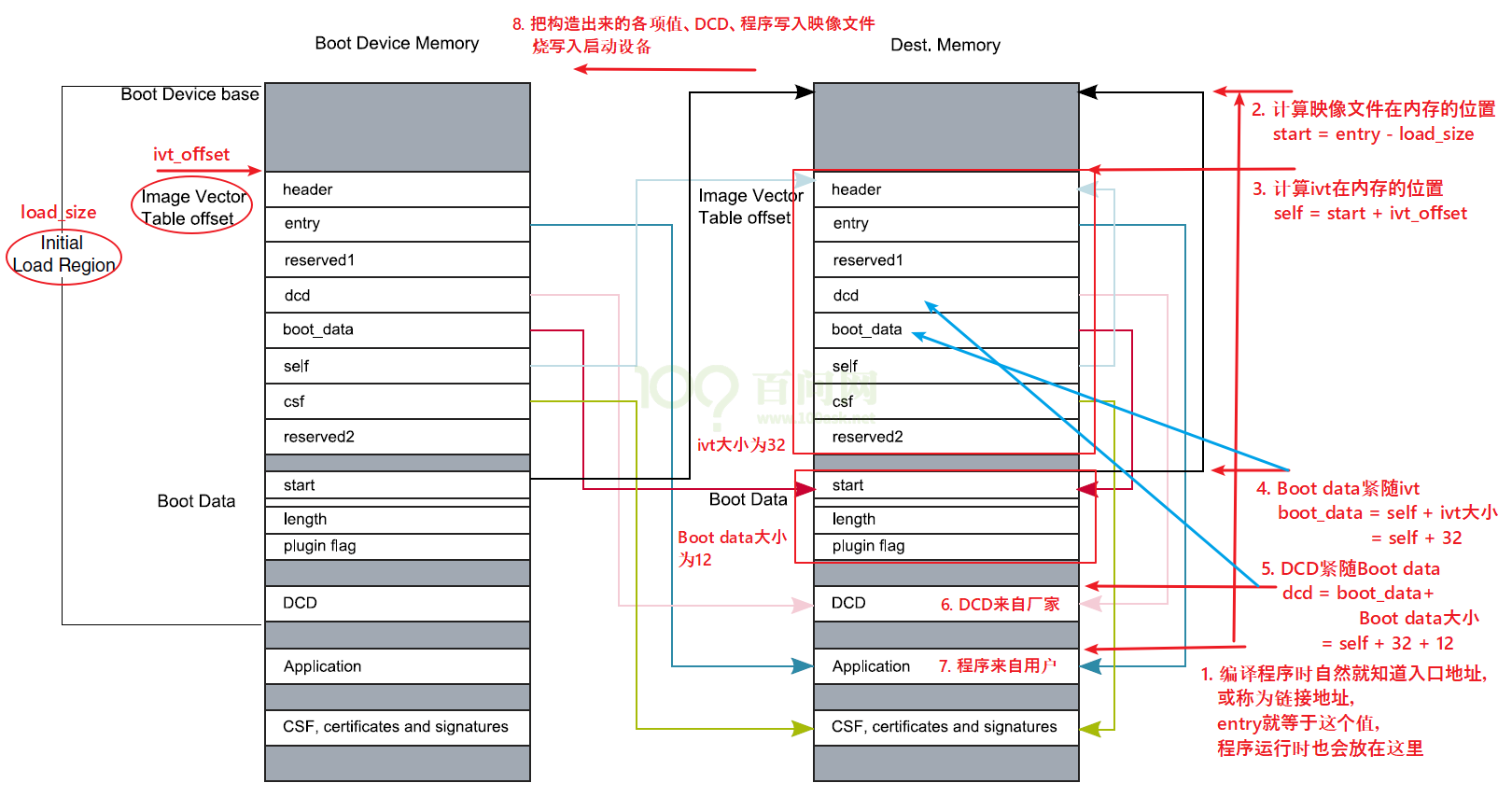

具体分布：

• 头部数据和偏移区使用 mkimage 工具生成，官方都会提供的。

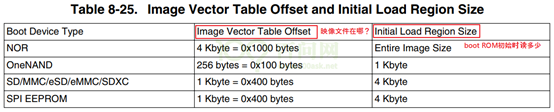

• 最前面的灰色部分就是偏移数据区，对于EMMC/SD存储区设备是 1KB，对于 NAND 是256B，具体看手册。

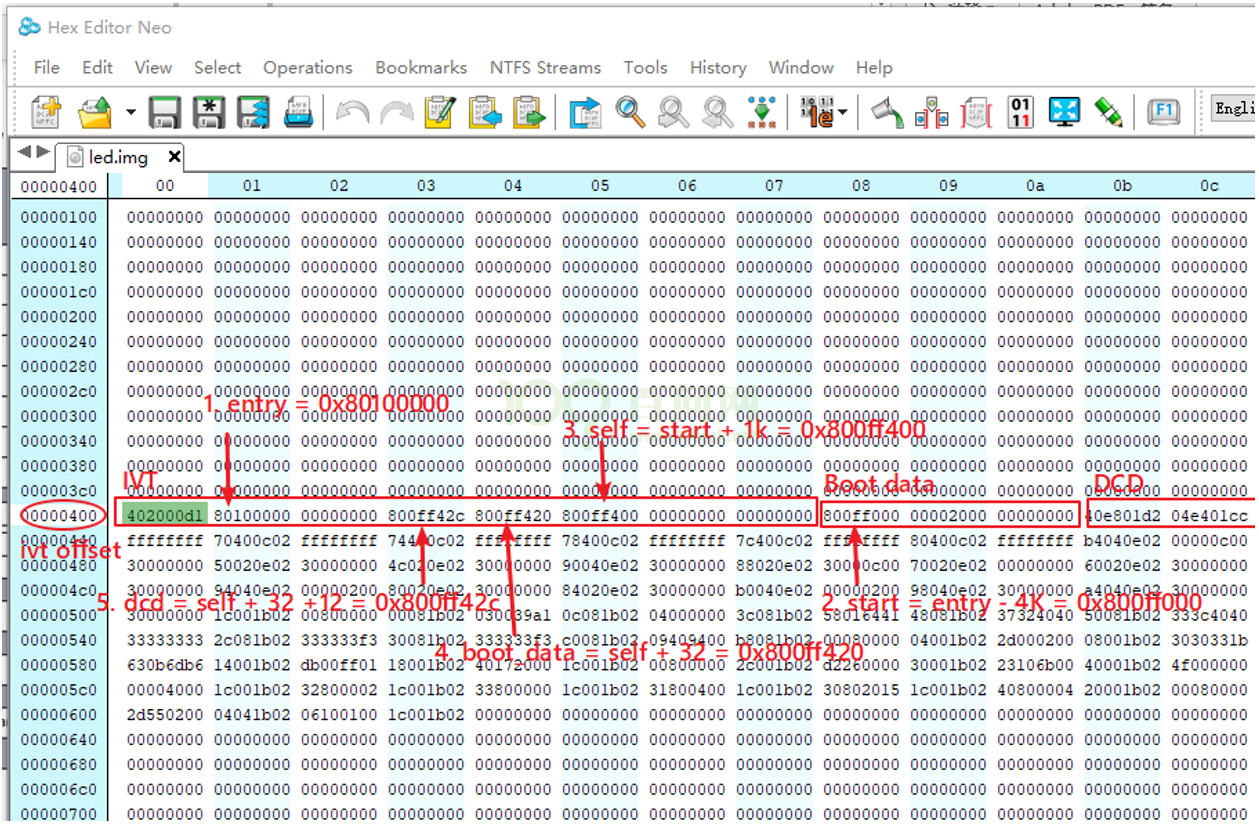

最终生成的 .img 文件结构：

imx6ull 上电启动过程分析：

1. boot Rom 会把 EMMC 或 SD 卡的前 4K 数据（涵盖了头部信息（ IVT + Boot data + DCD）这些等）读入到芯片内部 RAM 运行。

2. boot Rom 根据 DCD 进行初始化 DDR。

3. boot Rom 根据 IVT，从 EMMC 或 SD 卡中将 app.bin 读到 DDR 的 0x80100000 地址（IVT 的 entry，如上图所示）。

4. 跳转到 DDR 的 0x80100000 地址执行，即 CPU 开始从内存 0x80100000 地址开始执行机器码。

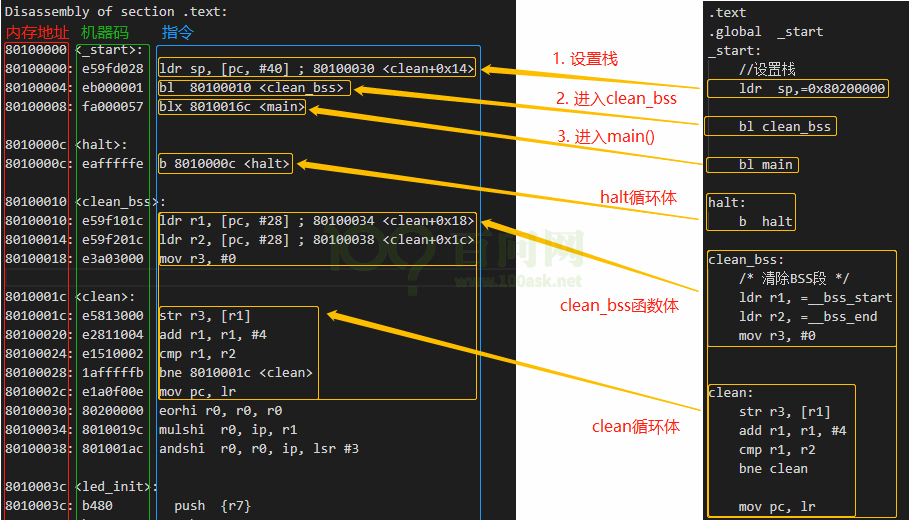

   以上步骤执行完之后的 DDR 内存图示：（这是反汇编 应用固件 产生的 机器码-汇编码 相互对应的内容）



重定位、启动和编译

各段数据重排序

每一个汇编成机器码的 .o 文件都会分为这几个数据段：

• 代码段(.text)：存放代码指令；
• 只读数据段(.rodata)：存放有初始值并且 const 修饰的全局类变量；
• 数据段(.data)：存放有初始值的全局类变量（有非零初始值的变量，如 char A = 'A';）；
• 零初始化段(.bss)：存放没有初始值或初始值为0的全局类变量（如 int g_intA = 0;int g_intB;，这些存放在 .bss 段）；
• 注释段(.comment)：存放注释。

在 Makefile 文件中，在链接步骤，通过 LD 工具，把各个 .o 文件的各个数据段，按照 imx6ull.lds 定义的顺序安放，即各段数据重排序，最后合成一个二进制文件 app.bin，其中的代码段(.text)、只读数据段(.rodata)和数据段(.data)等都来自于前面各个 .o 文件，每个段 的顺序按照 imx6ull.lds 安放。

链接脚本 imx6ull.lds 解析（一体式链接脚本格式）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

SECTIONS {
    . = 0x80100000;                      //设定链接地址为0x80100000

    . = ALIGN(4);                        //将当前地址以4字节为标准对齐
    .text      :                         //创建段，其名称为 .text
    {                                    //.text包含的内容为所有链接文件的数据段
        *(.text)                         // *：表示所有文件
    }

    . = ALIGN(4);                        //将当前地址以4字节为标准对齐
    .rodata : { *(.rodata) }             //.rodata存放在.text之后,包含所有链接文件的只读数据段

    . = ALIGN(4);
    .data : { *(.data) }                 //.data存放在.rodata之后，包含所有链接文件的只读数据段

    . = ALIGN(4);
    __bss_start = .;                     //将当前地址的值存储为变量__bss_start
    .bss : { *(.bss) *(.COMMON) }        //.bss存放在.data段之后, 包含所有文件的bss段和注释段
    __bss_end = .;                       //将当前地址的值存储为变量__bss_end
}

可见 imx6ull.lds 文件给出 .bss 段的头、尾地址标识：__ bss_start 和 __ bss_end。

启动文件程序

以最简单的裸机点灯程序的启动文件 start.S 为例。仅为示例，过于简单，完整示例可看 下面 “ARM异常处理 & 启动文件的示例” 一节。

1
2
3
4
5
6
7
8
9

.text
.global  _start
_start:
    /* 设置栈地址 */
	ldr  sp,=0x80200000
	bl main

halt:
	b  halt

Makefile 文件解析

以最简单的裸机点灯程序的 makefile 为例。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

PREFIX=arm-linux-gnueabihf-
CC=$(PREFIX)gcc
LD=$(PREFIX)ld
AR=$(PREFIX)ar
OBJCOPY=$(PREFIX)objcopy
OBJDUMP=$(PREFIX)objdump

led.img : start.S  led.c main.c
	$(CC) -nostdlib -g -c -o start.o start.S                 # 把启动文件 .s 和各个 .c 文件都汇编为机器码文件 .o
	$(CC) -nostdlib -g -c -o led.o led.c
	$(CC) -nostdlib -g -c -o main.o main.c

	$(LD) -T imx6ull.lds -g start.o led.o main.o -o led.elf  # 链接，按照 imx6ull.lds 定义的格式，各段数据重排序，把各个 .o 文件组成 .elf 文件

	$(OBJCOPY) -O binary -S led.elf  led.bin                 # .elf 转为 .bin 二进制文件，应用二进制文件
	$(OBJDUMP) -D -m arm  led.elf  > led.dis
	mkimage -n ./tools/imximage.cfg.cfgtmp -T imximage -e 0x80100000 -d led.bin led.imx
	                                                         # 使用 mkimage 生成 头部数据，并与 .bin 组合，产生 .imx 文件
	dd if=/dev/zero of=1k.bin bs=1024 count=1                # 创建一个 1KB 的空文件 1k.bin
	cat 1k.bin led.imx > led.img                             # 把 1k.bin 放在 .imx 前头，组合成 .img 文件

clean:
	rm -f led.dis  led.bin led.elf led.imx led.img *.o

清零 bss 段

在 启动文件 汇编程序中，根据 .bss 段的头、尾地址（__ bss_start、__ bss_end）来对此区域清零，让 C 程序中未定义初始值或零初始值的变量在初始化时都为零值，而非随机值。

附程序：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

clean_bss:
    ldr r1, =__bss_start    @ 将链接脚本变量__bss_start变量保存于r1
    ldr r2, =__bss_end      @ 将链接脚本变量__bss_end变量保存于r2
    mov r3, #0
clean:
    strb r3, [r1]           @ 将当前地址下的数据清零
    add r1, r1, #1          @ 将r1内存储的地址+1
    cmp r1, r2              @ 相等：清零操作结束；否则继续执行clean函数清零bss段
    bne clean

    mov pc, lr

并在进入主函数前调用 bl clean_bss /* 清零bss段 */。

数据段再单独重定位

事出有因，想要把 .data 段的数据放到 片内内存中以加快访问速度，参考芯片手册得到片内RAM的地址为：0x900000 ~ 0x91FFFF，共128KB（当然不会很大，也就裸机下的编一编、学一学行，Linux 系统等的大型工程就不适合了），所以我们将 .data 段重定位后的地址设置为0x900000。

第一步：把链接脚本 imx6ull.lds 中的 .data : { *(.data) }换成下面的：

1
2
3
4
5
6
7

     data_load_addr = .;
     .data 0x900000 : AT(data_load_addr)
     {
       data_start = . ;                  //addr = 0x900000
       *(.data)
       data_end = . ;                    //addr = 0x900000 + SIZEOF(.data)
     }

第二步：在启动文件中，复制 data 段数据到片内内存 data_start

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

 copy_data:
      /* 重定位data段 */
      ldr r1, =data_load_addr	  /* data段的加载地址, 从链接脚本中得到, 0x8010xxxx */
      ldr r2, =data_start		 /* data段重定位地址, 从链接脚本中得到, 0x900000 */
      ldr r3, =data_end		     /* data段结束地址, 从链接脚本中得到,0x90xxxx */
 cpy:
      ldr r4, [r1]		        /* 从r1读到r4 */
      str r4, [r2]		        /* r4存放到r2 */
      add r1, r1, #4		   /* r1+1 */
      add r2, r2, #4		   /* r2+1 */
      cmp r2, r3		       /* r2 r3比较 */
      bne cpy			       /* 如果不等则继续拷贝 */

      mov pc, lr		       /* 跳转回调用copy_data函数之前的地址 */

并在进入主函数前调用 bl copy_data /* 复制 data 段数据到片内内存 data_start */

100ask imx6ull 的 《IMX6ULL裸机开发完全手册》中的 “第13篇 IMX6ULL裸机开发 - 9.4.3 总结:如何在C函数中使用链接脚本变量” 章节讲了如何在 C 程序中调用链接脚本中的表示地址的变量，从而可以在 C 程序中实现 “清零 bss 段"和"数据段搬运到片内内存”，而不用在启动代码里完成这些操作。

100ask imx6ull 的 《IMX6ULL裸机开发完全手册》中的 “第13篇 IMX6ULL裸机开发 - 9.5 重定位全部代码” 章节讲了将全部应用的二进制数据搬到芯片的内部内存（128KB），并在其内运行，并且使用 C 程序实现 bss 段清零。其步骤是：第一步，修改链接脚本，段顶位置加上 . = 0x900000;，并加上头、尾的地址标识字符；第二步，在 C 程序中利用头、尾的地址标识字符将其间的数据搬运到芯片内部内存地址；第三步，修改启动文件汇编程序，跳转到内部内存的应用数据处执行。

修改应用在内存中的存放地址

IVT 中的 entry（指示 app.bin 在内存中的位置，即程序数据被复制到内存哪里）的地址在 Makefile 中调用 mkimage 工具时是可以指定，需要改相关联的几个地方如下：

假设应用的二进制数据（app.bin）原来是要存放在内存的 0x80100000 位置，现在要改为 app_address 处。

1. Makefile 文件中修改 -e 选项后的地址 mkimage -n ./tools/imximage.cfg.cfgtmp -T imximage -e 0x80100000 -d relocate.bin relocate.imx。
2. 链接脚本 imx6ull.lds 中 SECTIONS { . = 0x80100000;... 此处改为 app_address 。
3. 启动文件 start.S 内，要修改栈地址 sp，ldr sp,=0x80200000 此处根据 app_address 与 0x80100000 的偏移相应修改，对于小的裸机程序，可以至少比 app_address 大 0x00100000。

100ASK IMX6ULL Flashing Tool 工具使用

• 通过 USB 运行裸机程序（不需要烧写，通过u-boot直接在内存中运行）：

  板子设到 USB 启动，在 100ask_imx6ull_flashing_tool 工具中的“专业版”界面，打开 .imx 文件，直接点运行。

• 通过 USB 烧写裸机程序：

  板子设到 USB 启动，在 Tool 中的“基础版”界面，若选 EMMC ，则用 .imx 文件，若选 SD ，则用 .img 文件。成功后，断电，切到 EMMC 或 SD 启动模式，再上电。

  或者在 win 上，用 win disk imager 工具，把 .img 文件写到 SD 卡。

• 基础版界面详情：

异常与GIC介绍

GIC概念

念课本（以下内容都是针对"通用中断控制器（GIC）“而言，直接摘录的，有的地方可能不符人类的理解方式）：

通用中断控制器（GIC）架构提供了严格的规范，不同厂商的中断控制器之间具有很高的一致性；该控制器包括一组用于管理单核或多核系统中的中断的硬件资源。GIC提供了内存映射寄存器，可用于管理中断源和行为，以及（在多核系统中）用于将中断路由到各个CPU核。它使软件能够屏蔽、启用和禁用来自各个中断源的中断，以（在硬件中）对各个中断源进行优先级排序和生成软件触发中断。它还提供对TrustZone安全性扩展的支持。GIC接受系统级别中断的产生，并可以发信号通知给它所连接的每个内核，从而有可能导致IRQ或FIQ异常发生。

通用中断控制器的工作流程。GIC分为两部分：分发器（Distributor）和CPU接口（CPU interface）。系统中的所有中断源都连接到分发器。可以通过仲裁单元的寄存器来控制各个中断源的属性，例如优先级、状态、安全性、触发方式和使能状态。中断的优先级和可接收中断的核都在分发器中配置。分发器把中断输出到“CPU接口单元”，后者决定将哪个中断转发给CPU核。CPU接口单元寄存器用于屏蔽、识别和控制转发到CPU核的中断的状态。系统中的每个CPU核心都有一个单独的CPU接口，一个CPU核不可能访问另一个CPU核的CPU接口。中断处理详情请看下面的"处理中断"部分。

GIC作为内存映射的外围设备，被软件访问。所有内核都可以访问公共的 GIC的分发器 单元。

中断在软件中由一个称为中断ID的数字标识。中断ID唯一对应于一个中断源。软件可以使用中断ID来识别中断源并调用相应的处理程序来处理中断。呈现给软件的中断ID由系统设计确定，一般在SOC的数据手册有记录。

中断可以有多种不同的类型：

• 软件触发中断（SGI，Software Generated Interrupt）。这是由软件通过写入专用仲裁单元的寄存器即软件触发中断寄存器（ICDSGIR）显式生成的。它最常用于CPU核间通信。SGI既可以发给所有的核，也可以发送给系统中选定的一组核心。中断号0-15保留用于SGI的中断号。用于通信的确切中断号由软件决定。
• 私有外设中断（PPI，Private Peripheral Interrupt）这是由单个CPU核私有的外设生成的。PPI的中断号为16-31。它们标识CPU核私有的中断源，并且独立于另一个内核上的相同中断源，比如，每个核的计时器。
• 共享外设中断（SPI，Shared Peripheral Interrupt）。这是由外设生成的，中断控制器可以将其路由到多个核。中断号为32-1020。SPI用于从整个系统可访问的各种外围设备发出中断信号。

GIC分发器 拥有许多寄存器，可以通过它们配置各个中断的属性。这些可配置属性是：

• 中断优先级：GIC分发器使用它来确定接下来将哪个中断转发到CPU接口。
• 中断配置：这确定中断是对电平触发还是边沿触发。
• 中断目标：这确定了可以将中断发给哪些CPU核。
• 中断启用或禁用状态：只有GIC分发器中启用的那些中断变为挂起状态时，才有资格转发。
• 中断安全性：确定将中断分配给Secure还是Normal world软件。
• 中断状态。中断标志位需要软件清除。
• GIC分发器还提供优先级屏蔽，可防止低于某个优先级的中断发送给CPU核。

处理流程

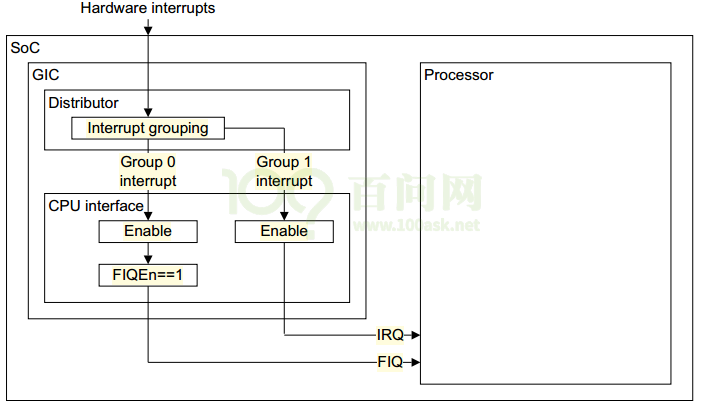

众多的中断源，汇集于中断管理器，由中断管理器选择优先级最高的中断并通知CPU。CPU会根据中断的类型到跳转到不同的地址处理中断。当CPU核接收到中断时，它会跳转到异常向量表执行。顶层中断处理程序读取CPU接口模块的Interrupt Acknowledge Register，以获取中断ID。除了返回中断ID之外，读取操作还会使该中断在GIC分发器中标记为active状态。一旦知道了中断ID（标识中断源），顶层处理程序就可以根据中断ID来执行相应的处理任务。

当特定于设备的处理程序完成执行时，顶级处理程序将相同的中断ID写入CPU interface模块中的End of Interrupt register中断结束寄存器，指示中断处理结束。除了把当前中断移除active状态之外，这将使最终中断状态变为inactive或pending（如果状态为inactive and pending），这将使CPU interface能够将更多待处理pending的中断转发给CPU核。这样就结束了单个中断的处理。

同一CPU核上可能有多个中断等待服务，但是CPU interface一次只能发出一个中断信号。顶层中断处理程序重复上述顺序，直到读取特殊的中断ID值1023，表明该内核不再有任何待处理的中断。这个特殊的中断ID被称为伪中断ID（spurious interrupt ID），伪中断ID是保留值，不能分配给系统中的任何设备。

再讲一遍，中断信号先到达分发器，分发器根据该中断所设定的CPU，把中断发送到CPU对应的CPU interface上；在CPU interface里判断该中断的优先级是否足够高，能否抢断或打断当前的中断处理，如果可以，CPU interface就会发送一个物理的信号到CPU的IRQ（或FIQ）线上；CPU接收到中断信号，转到中断处理地址进行处理。

初始化流程

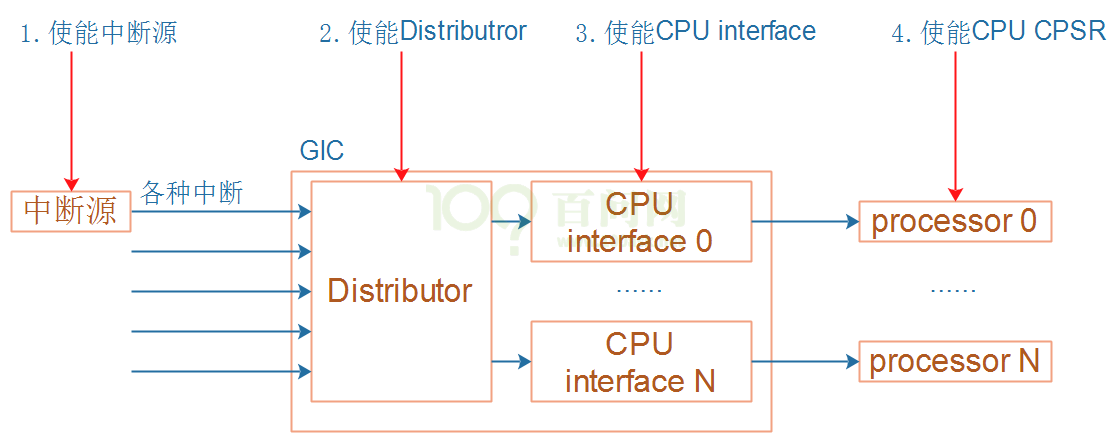

复位后，必须初始化GIC，中断才能生效。在初始化中断时，要初始化这4部分：产生中断的源头(GPIO模块或UART模块等)、GIC(内部有Distributor或CPU interface)、CPU本身(设置CPSR寄存器)。

最后提一句，相关的初始化和处理的代码，芯片官方会提供裸机编程的框架，提供基本的所有寄存器及其结构体的 .h 文件，以及相关使用例程代码，用时看懂就行。

前文根据 100ask的《imx6ull裸机编程》部分的 第十章 “异常与中断” 一节 进行简单总结，后面再看100ask的《imx6ull裸机编程》部分的 第十一章 “GPIO中断” 内容可了解裸机编程中的中断部分。

更多内容

• 中断管理_lgjjeff的博客-CSDN博客。
• …

ARM异常处理 & 启动文件的示例

这里根据 100ask的《imx6ull裸机编程》部分的介绍内容，给出一个 比较丰富的、删去无关代码保留中断处理的、注释丰富的一个 启动文件 汇编程序示例。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152

	@ 本程序仅仅是一个示例
	@ 不同ARM内核的中断向量表不同，具体看手册
	@ 现在的微处理器寄存器结构非常复杂，不建议硬刚芯片手册手写配置代码，直接参考厂家和网络高手的例子特别省事
	@ 一些基础的、不变的、规律性的则必须要会

	@ 中断的保存、恢复现场，以及分辨中断号和调用相应中断函数，Cortex M3/M4 是硬件完成的， Cortex A7 是软件实现的

	.text					@ 代码段(.text)，表示代码段
							@ 其他段介绍：
							@ 只读数据段(.rodata)：存放有初始值并且const修饰的全局类变量（全局变量或static修饰的局部变量）
							@ 数据段(.data)：存放有初始值的全局类变量
							@ 注释段(.comment)：存放注释，注释段里面的机器码是用来表示文字的
							@ 零初始化段(.bss)：存放没有初始值或初始值为0的全局类变量
							@ 注：bss段和注释段不保存在bin/elf文件中，
							@ 所以如果bss段的数据没有清0的话，没有初始值的变量在初始化时会是随机的，但个人觉得清不清0不是特别重要。

	.global start			@ .global 表示 start 是一个全局符号

start:						@ 程序入口
	@异常向量表
	b	reset				@ 0x00 reset
	ldr pc,=_undef			@ 0x04 undef 未定义指令异常
	ldr pc,=_swi_handler	@ 0x08 swi 软中断入口 （如果用 mov 指令有32M地址大小限制）
	ldr pc,=_pre_fetch		@ 0x0c prefetch abort
	ldr pc,=_data_abort		@ 0x10 data abort
	nop						@ 0x14 reserved
	ldr pc,=_irq			@ 0x18 irq
	ldr pc,=_fiq			@ 0x1c fiq

_undef:			.word		_undef
_swi_handler:	.word		_swi_handler
_pre_fetch:		.word		_pre_fetch
_data_abort:	.word		_data_abort
_irq:			.word		_irq
_fiq:			.word		_fiq


_swi_handler:
	stmfd sp!,{r0-r12,lr}	@ 把 r0-r12 和 lr 寄存器内容进栈，即保护现场
	sub r0,lr,#4			@ 软中断号被保存到 lr 寄存器的上一个指令地址，将其临时保存到 r0
	ldr r0,[r0]				@ 取 r0 保存的地址所指向的值
	bic r0,#0xff000000		@ 根据手册，软中断号被保存在低 24 位，则把高八位内容清 0
	bl swi_user_handle		@ 跳转到 swi_user_handle 软中断用户处理程序，并把下一指令的地址保存到 lr 中
	ldmfd sp!,{r0-r12,pc}^	@ 从栈恢复 r0-r12 寄存器内容，并把原来的 lr 内容 恢复到 pc 中，
							@ 并从 spsr（cpsr的影子寄存器）恢复到 cpsr，即恢复现场
swi_user_handle:
	@... 软中断的用户应用程序，可以调用 c 函数

	cmp r0,#2				@ 判断软中断号是否为2，是则执行后面尾缀带eq的指令
	moveq r7,#2

	cmp r0,#5				@ 判断软中断号是否为5，是则执行后面尾缀带eq的指令
	moveq r7,#5

	cmp r0,#7				@ 判断软中断号是否为7，是则执行后面尾缀带eq的指令
	moveq r7,#7

	ldr pc,lr				@ 跳回

_irq:
	sub lr,lr,#4
	stmfd sp!,{r0-r12,lr}
	bl irq_user_handle
	ldmfd sp!,{r0-r12,pc}^

irq_user_handle:
	@... 外中断的用户应用程序，可以调用 c 函数
	@并在用户程序中，从中断控制器的寄存器中读出当前的中断号，做相应的相应，然后清中断标志位
	@现在的微处理器寄存器结构非常复杂，不建议硬刚芯片手册手写配置代码，直接参考厂家和网络高手的例子特别省事

	ldr pc,lr

reset:
	ldr sp,=stack_base		@ 分配栈地址到 sp 寄存器
	msr cpsr,#0x10			@ 切换到 user 模式

	@... 用户应用程序，可以调用 c 函数

	swi 2					@ 触发软中断，自动跳转到软中断程序入口
							@ 并自动把返回地址（下一个指令的地址）保存到 LR 寄存器
							@ 并自动切换到 SVC（超级用户） 模式
	nop
	nop


	swi 5
	nop
	nop


	swi 7
	nop
	nop

	/*
		@ 这一段是调用 c 程序里面的 void print_test_string(unsigned int cpsr, char *str) 函数
		@ 给它传入的两个实参为 r0 和 r1
		@ 这时 ARM-THUMB procedure call standard（ARM-Thumb过程调用标准）所规定的
		mrs r0, cpsr
		ldr r1, =test_string
		bl print_test_string
	*/

	b reset					@ 返回 reset 地址，大循环

/*
		test_string:
			.string "test_string"
*/

	@ 定义栈空间和地址，buf 为栈的开头地址，stack_base 为栈的尾地址，中间有 32 个 word 空间
	@ 我们使用进出栈的指令是 stmfd 和 ldmfd
	@ 这两个指令，为从 stack_base 开始向上递进存，向下递进取的顺序，与这里定义的顺序一致

	/*
		ldr sp,=0x80200000
		stmfd sp!, {r0-r2} @ 入栈
		ldmfd sp!, {r0-r2} @ 出栈

		结果：
				0x00000000
				...
				0x801FFFF4	-> 	R0
							   R1
				0x80200000	-> 	R2	sp指针的移动方向：存向上，取向下

		也可以用下面指令，效果一样
		push {r0-r2} @ 入栈
		pop {r0-r2}  @ 出栈

	*/

	/*
		栈的存取方式
		栈的存取方式，为后进先出（LIFO），是由于进出栈指令的作用方式决定的，数据在栈指针处入栈时，
		如 stmfd sp!,{r0-r12,lr}，根据这个指令的含义，栈指针sp会根据数据存放的方向自增或自减，出栈的时候过程相反，
		在外界看来，这种方式就是只能在头部进出数据的线性表，从算法上来说是一种特殊的线性表，这种
		方式是由汇编指令和硬件的易实现性所决定的。

		堆是一块空闲空间，使用 malloc 函数来管理它，malloc 函数可以自己写

		"stack_base:" 这种带冒号的标签表示地址位置，通过其得到指令/数据地址
	*/
	.data
buf:
	.space 32
stack_base:



	.end
