【主线剧情07.1】Linux驱动编程-基本字符设备和设备树维护

Staok 收录于 【主线剧情】Linux 系列
   约 8146 字   预计阅读 17 分钟

Linux 驱动编程 - 基本字符设备和设备树维护

教程可参考 100ask的 《嵌入式Linux应用开发完全手册V4.0_韦东山全系列视频文档-IMX6ULL开发板》 手册 和 配套视频，或其它家的（比如原子、野火等等），这里不是教程。文字 和 图片 来自 100ask，侵删。这里以 i.mx6ull 的 IO 操作为例。

本文系学习 100ask 手册而做的备查笔记，我优化了一些逻辑，循序渐进，并扩展了一些，适合复习、备查来看，而非新学来看。

在 Github 上的原版文章日后可能会更新，但这里不会跟进。文章的 Gitee 仓库地址，Gitee 访问更流畅。

本文 和 本文对应的源代码 的仓库：仓库地址 Github、Gitee 里面的【Linux 通用驱动开发】\基本字符设备驱动程序-输出。本文较多引用 100ask，侵删。

文件树如下：

1
2
3
4
5
6
7

├─led_drv_simple
├─进化1_外设操作和驱动程序分离
├─进化2_支持多种板子
├─进化3_外设资源和外设操作分离
├─进化4_总线设备驱动模型
└─进化5_由设备树定义外设资源
└─主线剧情07.1-Linux驱动编程-基本字符设备和设备树维护.md

名词说明

（注，下文的描述是 严格使用 下面的名词来写的）

注册设备和创建设备：通过 register_chrdev() 注册的设备 在 proc/devices/xxx 里面显示，这是 设备名；通过 device_create() 创建的设备 在 dev/xxx0,1... 里面显示，这是 设备文件名。

驱动程序：led_drv.c，即填充 基本 文件 IO 操作 API 结构体 struct file_operations 和 编写模块加载、卸载函数 的文件，驱动的顶层文件，一般要写的简约、漂亮，支持多种板子和外设。

外设资源文件：提供和指定有哪些设备资源，一般独立出来作为 “device” 的文件，提供 “device” 的资源 resource，供给 “driver” 使用。对应 “设备树” 和 “platform_device” 的作用。

外设操作文件：比如直接操作芯片寄存器来控制外设，一般独立出来作为 “driver” 的文件，通过 “外设资源文件” 获取到 “device” 的资源 resource，然后将自己的外设操作API提供给 “驱动程序”。对应 “platform_driver” 的作用。

显示内核打印信息

在 shell 中显示内核驱动使用 printk() 打印的信息：

1
2

echo "7 4 1 7" > /proc/sys/kernel/printk
// 打开内核的打印信息，有些板子默认打开了

文件夹说明

led_drv_simple

为基本的驱动程序，填充 基本 文件 IO 操作 API 结构体 struct file_operations 和 编写 模块加载、卸载函数。

参考的 100ask 的 00_led_drv_simple。

进化1_外设操作和驱动程序分离

参照 struct file_operations 面向对象的思想，将外设操作 API 也都填充到一个结构体里面，供 驱动程序 调用，保持 驱动程序 的通用、简洁。

设备的初始化、反初始化、控制等等，都在另一个文件 做。定义一个外设的初始化、操作等的结构体 struct led_operations；对于同一个板子来说，使外设操作 API 都聚集在 另外创建的 外设操作文件 里面，然后将这些 API 填充进这个结构体，驱动程序只管调用这个结构体里面的函数成员。

程序补充说明：

  • 设备类（device_class） 通常对应于一种（是某一种类，不是某一接口）外设（比如 IO 外设，如 设备文件： /dev/100ask_led），通过 设备类（device_class）的名字的字符串 来区分；这个类下面可以有多个子设备（比如 IO 外设中 的具体的 哪一个/一些 IO，如设备文件： /dev/100ask_led0,1,...），子设备一般都是相同的 设备类（device_class）和 主设备号 而通过 次设备号 的不同来区分。

  • 因此 模块加载的时候 可能 会根据设定 来创建多个 设备/子设备，即多个 驱动文件（属于一个设备类，主设备号相同，次设备号不同）。

  • 本例程就是 在一个设备类里面创建了多个子设备。即 下面这段，创建了一个设备类下面的多个子设备/驱动文件。

    1
2

    for (i = 0; i < LED_NUM; i++)
    device_create(led_class, NULL, MKDEV(major, i), NULL, "100ask_led%d", i); /* /dev/100ask_led0,1,... */

  • 在 xxx_write() 和 xxx_read() 函数里面，实际控制一个设备类下面的哪一个设备，根据子设备号，获取通过 file_inode() 根据 file 句柄 得到文件的 inode，再用 iminor() 根据 文件的 inode 得到该 设备文件的 子设备号。

  • 在 xxx_open() 和 xxx_close() 里面 可以根据 int minor = iminor(node); 直接获得 子设备号（或者说是 这一个外设的哪一个具体接口）。

参考的 100ask 的 01_led_drv_template。

进化2_支持多种板子

还是用 进化1 里面的外设操作API结构体 struct led_operations，然后 各个不同的板子的驱动 API 的接口都统一，即 不同的板子的外设操作 API 的函数 编写的时候都按照这个结构体成员的格式。一个板子一个 .c 文件，里面去实现外设的操作并将操作 API 填充进这个结构体，供 驱动程序 调用即可。

编译时候，选择用哪个板子，就是在 makefile 文件里面的 100ask_led-y := leddrv.o board_100ask_imx6ull-qemu.o 来区分，到底编译哪一个板子对应的驱动程序。

参考的 10ask 的 02_led_drv_for_boards。

在这里，我觉得，STM32 的 HAL 库就是很好的底层驱动框架，可以类似去写操作芯片寄存器的驱动代码，形成 HAL 库，然后在驱动程序里面就调用一些这个 HAL 库的 API，多好！！！（但是，这种给 SoC 建立 HAL库 相比于 后面 设备资源与外设操作分离的建模思想 就显得疲软了）

进化3_外设资源和外设操作分离

外设资源文件：外设资源由 board_A_led.c 和 led_resource.h 提供，里面描述了 用哪些 资源，比如哪个引脚、如何初始化 等等，然后提供给 外设操作文件。

1
2
3

static struct led_resource board_A_led = { /* 例程中，在这里面描述了用哪一个引脚 */
	.pin = GROUP_PIN(3,1),
};

外设操作文件：外设操作由 chip_demo_gpio.c 和 led_opr.h 提供（这里与 进化1 保持类似），里面仍然是 定义外设的初始化、操作等的结构体 struct led_operations，然后根据 外设资源文件 提供的外设描述信息（用哪些东西、怎么初始化，还有寄存器的具体地址 等等）来 真正操作 寄存器 来操控外设 进行 初始化、设置外设、读写外设 等等操作。外设操作文件 里面所用到的资源（包括寄存器地址）都是 外设资源文件 给到的，这样保持 外设操作文件 的通用性。

1
2
3
4

static struct led_operations board_demo_led_opr = { /* 例程中，在这里将 外设操作 API 填充进 struct led_operations 结构体，供 驱动程序 调用 */
	.init = board_demo_led_init,
	.ctl  = board_demo_led_ctl,
};

参考的 10ask 的 03_led_drv_template_seperate。

进化4_总线设备驱动模型

**使用 内核提供的、标准的 platform_device / platform_driver 结构体来分别替代 进化3 中的 struct led_resource 和 struct led_operations，同样是 外设资源和外设操作分离 思想。**因此主要就是 填充结构体 struct platform_device 并注册，填充 结构体 struct platform_driver 并注册。

关于 总线设备驱动模型 的更多解释：总线设备驱动框架1_欧阳海宾的博客-CSDN博客，Linux Platform驱动模型(一) _设备信息_Neilo_chen的博客-CSDN博客。

程序额外说明：

  • board_A_led.c（外设资源文件）里面，填充 结构体 struct platform_device 并用 platform_device_register() 注册。

  • chip_demo_gpio.c（外设操作文件） 里面，填充 结构体 struct platform_driver 并用 platform_driver_register() 注册，并给驱动程序提供 外设操作 API 结构体。

  • 因此 编译出来的 borad_A_led.ko 对应 platform_device，这就是提供设备资源的；chip_demo_gpio.ko 对应 platform_driver，这就是提供设备操作的。这样说比较分得清。

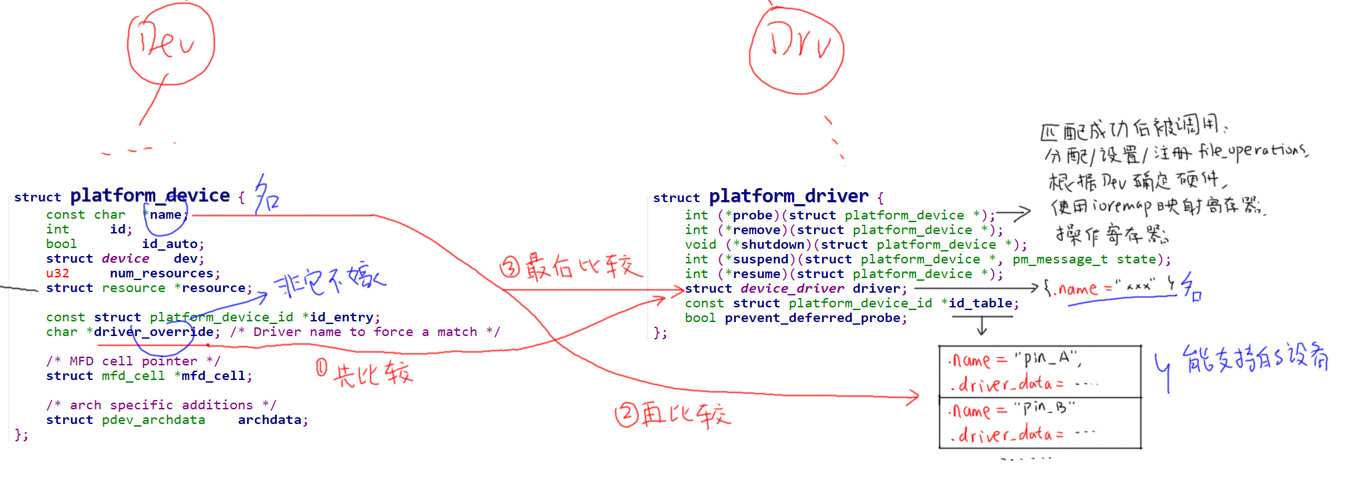

  • platform_device / platform_driver 在注册进内核时候，内核会根据 name 进行相互匹配。platform_device 有 唯一的 name 成员（还有一个 driver_override，匹配的优先级最高，具体比较看下图），platform_driver 有 唯一的 name 成员 和 一个 id_table 里面的多个 name 成员。匹配时候 比较三次 如下图。因此 platform_driver 可能对应多个 platform_device，而 platform_device 只对应一个 platform_driver。内核中有很多现成的 platform_driver。

    assets/匹配时候比较三次.png

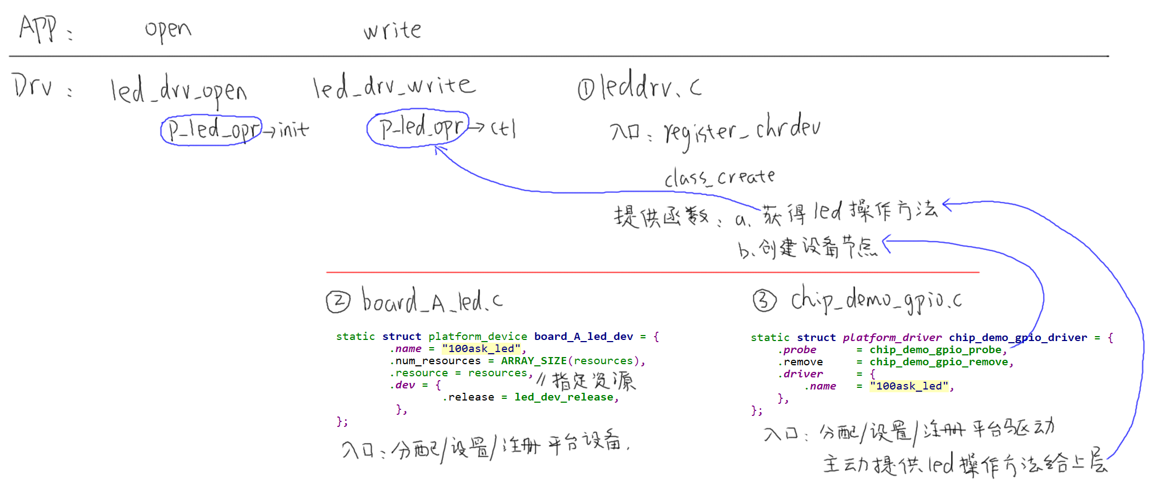

  • 当 platform_device 与 platform_driver 匹配成功的时候会调用 platform_driver 里面的 probe 成员指定的函数，在这里面 获取设备资源、记录资源（不用在需要操作设备资源的时候再临时获取），然后创建 设备/子设备 device_create（且程序上写的是，在 设备资源 platform_device 里面 定义了几个设备 就创建几个 设备）如下图。（在创建 设备 之前应先创建好设备类 class_create，这个写在了 leddrv.c 里面，因此要设计 chip_demo_gpio.c（这里面创建设备） 依赖 leddrv.c（这里面创建类），因此才能保证 加载模块的时候 应该先加载 驱动程序 leddrv.ko 再加载 外设操作模块 chip_demo_gpio.ko 的顺序，最后加载 设备资源模块 borad_A_led.ko。100ask 的例子是这样做的，或许可以用其它的方式来做也达到这样的顺序）。

    assets/platform调用关系.png

  • 对于 struct platform_device，程序中还提供了一个空函数 led_dev_release，这个函数在用 platform_device_unregister 卸载 platform_device 时会被调用，如果不提供的话内核会打印警告信息。

总结一下：

  1. leddrv.c 里面 填充 struct file_operations 和 编写 模块加载、卸载函数。其中 模块加载函数里面：注册字符设备 register_chrdev、创建设备类 class_create。
  2. board_A_led.c（外设资源文件）里面，填充结构体 struct platform_device 并注册 platform_device_register()。其中 在 struct resource 结构体里面 描述 子设备 的资源。
  3. chip_demo_gpio.c（外设操作文件） 里面，填充 结构体 struct platform_driver 并注册 platform_driver_register()，并给驱动程序提供 外设操作 API 结构体 struct led_operations。其中 当 platform_device 与 platform_driver 匹配成功的时候会调用 platform_driver 里面的 probe 成员指定的函数，在这里面 获取设备资源 platform_get_resource()、记录资源，然后创建 设备/子设备 device_create。
  4. 其它的与 进化3 类似。
  5. 一般加载模块 insmod 的时候，先加载 驱动程序的模块 leddrv.ko，再加载 driver 的模块 做好驱动的准备，最后加载 device 的模块 这时才创建了设备文件。这个顺序可以自行用 程序的依赖关系 或者 有意识的按照循序操作 来保证。

参考的 10ask 的 04_led_drv_template_bus_dev_drv。

（虽然 100ask 的文件命名不够清晰和规范、教程例子都是临时搓出来的，但是循序渐进的教程思想还是可以的）

进化5_由设备树定义外设资源

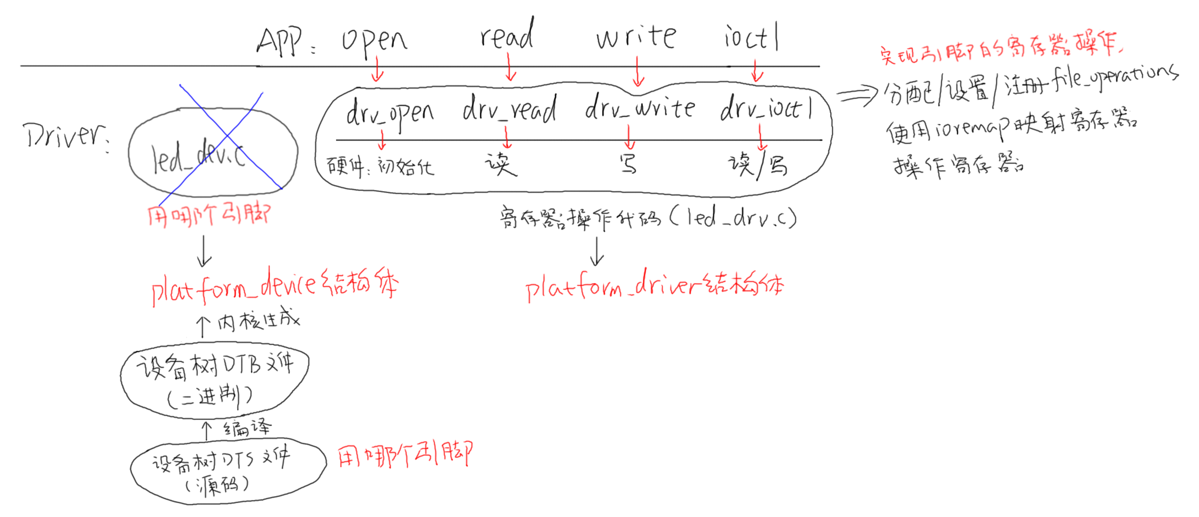

引入设备树（使用设备树的前提是有对应的驱动程序，即 platform_driver）来指定 外设资源，内核解析设备树，并自动的构造出 platform_device 再注册进内核。即 platform_device 这部分工作由 设备树 替代了，下图描述，左边。

assets/使用设备树.png

本节例子 进化5_由设备树定义外设资源， 参考的 10ask 的 05_led_drv_template_device_tree。视频讲解 读取设备树提供的资源—【第5篇】嵌入式Linux驱动开发基础知识_哔哩哔哩_bilibili。

因此 本例程中 board_A_led.c（外设资源文件）和 led_resource.h 就用不上了，因为用 设备树 替代了，Makefile 中就可以去掉 board_A_led 了。

设备树参考教程

板子上查看设备树、平台设备和平台驱动

可以在 shell 中查看当前已经装载的设备树：/sys/firmware/devicetree 目录下是以目录结构程现的dtb文件, 根节点对应base目录, 每一个节点对应一个目录, 每一个属性对应一个文件。这些属性的值如果是字符串，可以使用cat命令把它打印出来；对于数值，可以用hexdump把它打印出来。（一个单板启动时，u-boot先运行，它的作用是启动内核。U-boot会把内核和设备树文件都读入内存，然后启动内核。在启动内核时会把设备树在内存中的地址告诉内核。）

platform_device 的信息：/sys/devices/platform 目录含有注册进内核的所有 platform_device。一个设备对应一个目录，进入某个目录后，如果它有 “driver” 子目录，就表示这个platform_device跟某个platform_driver配对了。设备树被系统解析后生成的 platform_device 可以在这里面找到。

platform_driver 的信息：/sys/bus/platform/drivers 目录含有注册进内核的所有 platform_driver。一个driver对应一个目录，进入某个目录后，如果它有配对的设备，可以直接看到（一个平台设备只能配对一个平台驱动，一个平台驱动可以配对多个平台设备）。在装载 驱动程序中的 driver 的模块 之后就可以在 这个目录看到对应的 driver。

板子更新设备树

更新设备树：

  • 首先编译：根据开发板，设置 ARCH、CROSS_COMPILE、PATH 这三个环境变量后，进入 ubuntu 上板子内核源码的目录，执行如下命令即可编译 dtb文件：make dtbs，编译出的设备树文件是：内核源码目录中 arch/arm/boot/dts/imx6ull-14x14-ebf.dtb（这里以 野火 imx6ull-pro 为例）。
  • 然后替换：板子启动后，在里面更换这个文件：/boot/imx6ull-14x14-ebf.dtb，板子重启一下 系统便重新装载和解析了新的设备树。

设备树的解析、构造 device 和 匹配 driver

设备树的解析 构造 device_node、platform_device 过程如下：

① dts在PC机上被编译为dtb文件。

② u-boot把dtb文件传给内核。

③ 内核解析dtb文件，把每一个节点都转换为device_node结构体。

④ 对于某些device_node结构体，会被转换为platform_device结构体。

设备树中的节点有些能被转换为内核里的platform_device，有些不能：

A. 根节点下含有compatile属性的子节点，会转换为platform_device

B. 含有特定compatile属性的节点的子节点，会转换为platform_device。如果一个节点的compatile属性，它的值是这4者之一：“simple-bus”,“simple-mfd”,“isa”,“arm,amba-bus”，那么它的子结点(需含compatile属性)也可以转换为platform_device。

C. 总线I2C、SPI节点下的子节点：不转换为platform_device，而是专门的结构体，如设备树中 i2c 设备节点 被转换为 i2c_client 结构体，spi 设备节点 被转换为 spi_device 结构体。

某个总线下到子节点，应该交给对应的总线驱动程序来处理, 它们不应该被转换为platform_device。

支持设备树的 platform_device 和 支持设备树的 platform_driver 的匹配：

  • 比较 platform_device.dev.of_node 和 platform_driver.driver.of_match_table。这两个 结构体的成员介绍看 驱动例子中的API总结说明.md 里面的 总线平台驱动相关 一节。

  • 具体来说，支持设备树的 platform_device 的 struct device dev 成员的 struct device_node *of_node 中的 struct property *properties 含有 compatible 属性，用于匹配 支持设备树的 driver。

  • 具体来说，支持设备树的 platform_driver 的 struct device_driver driver 成员的 const struct of_device_id *of_match_table 里面的 compatible 成员，用于匹配支持设备树的 device。

  • 使用设备树信息来判断dev和drv是否配对时：

    首先，如果of_match_table中含有compatible值，就跟dev的compatile属性比较，若一致则成功，否则返回失败；

    其次，如果of_match_table中含有type值，就跟dev的device_type属性比较，若一致则成功，否则返回失败；

    最后，如果of_match_table中含有name值，就跟dev的name属性比较，若一致则成功，否则返回失败。

    而设备树中建议不再使用devcie_type和name属性，所以基本上只使用设备节点的compatible属性来寻找匹配的platform_driver。

  • 另外还有三次匹配，是前面讲到的：platform_device / platform_driver 在注册进内核时候，内核会根据 name 成员 进行相互匹配。platform_device 有 唯一的 name 成员，platform_driver 有 唯一的 name 成员 和 一个 id_table 里面的多个 name 成员。匹配时候 比较三次。再加上上面说的设备树节点的匹配，因此现在讲了共有四次匹配。

从由设备树转换来的 platform_device 里面获取资源

device_node 怎么转换为 platform_device 结构体的：

A. platform_device 中含有 resource 数组，它来自 device_node 的 reg、interrupts 属性。这些是标准的，可以使用 platform_get_resource() 来获取资源。

比如 对于设备树节点中的 reg 属性，它对应 IORESOURCE_MEM 类型的资源；对于设备树节点中的 interrupts 属性，它对应 IORESOURCE_IRQ 类型的资源。

B. platform_device.dev.of_node 指向 device_node，可以通过它获得其他属性。这些对于那些非标准的资源，看下一节，通过 device_node 从节点获取资源。

从没有转换为 platform_device 的设备树节点获取资源

内核源码中 include/linux/ 目录下有很多 of 开头的头文件，使用这些 API。

设备树的处理过程是：dtb -> device_node -> platform_device。

设备树中的每一个节点，在内核里都有一个 device_node。（可以使用 device_node 去找到对应的 platform_device）。

现在我们是不通过 platform_device 而是通过 device_node 来获取节点上的资源。任意驱动程序里，都可以直接访问设备树。

根据 platform_device 来找：struct platform_device 下面的 dev.of_node 就是这个 device 对应 设备树节点的 struct device_node。

首先是找到节点：在 of.h 里

  • of_find_node_by_path，根据路径字符串 返回 节点结构体 struct device_node。
  • of_find_compatible_node，根据 compatible 属性，节点如果定义了 compatible 属性，传入 compatible 属性值 字符串 来找到 节点。
  • of_find_node_by_name，节点如果定义了 name 属性，那我们可以根据名字找到它。但是在设备树的官方规范中不建议使用“name”属性，所以这函数也不建议使用，of_find_node_by_type 同理。
  • of_find_node_by_phandle。
  • of_get_parent，of_get_next_child，of_get_next_available_child，of_get_child_by_name。
  • 这些都返回 节点结构体 struct device_node。

然后根据 节点 struct device_node 和 属性名字 找到属性结构体 struct property 并获取它的值：在 of.h 里

  • of_find_property。
  • of_get_property。
  • of_property_count_elems_of_size，根据名字找到节点的属性，确定它的值有多少个元素。
  • of_property_read_u32，of_property_read_u64，读整数u32/u64。
  • 读数组：of_property_read_u8/u16/u32/u64_array。
  • 读字符串：of_property_read_string。

大部分 API 更多如下：

  • of.h // 声明了 device_node 和属性 property 的操作函数。提供设备树的一般处理函数, 比如 of_property_read_u32(读取某个属性的u32值), of_get_child_count(获取某个device_node的子节点数)

  • of_address.h // 地址相关的函数, 比如 of_get_address(获得reg属性中的addr, size值), of_match_device (从matches数组中取出与当前设备最匹配的一项)

  • of_dma.h // 设备树中DMA相关属性的函数

  • of_gpio.h // GPIO相关的函数

  • of_graph.h // GPU相关驱动中用到的函数, 从设备树中获得GPU信息

  • of_iommu.h // 很少用到

  • of_irq.h // 中断相关的函数

  • of_mdio.h // MDIO (Ethernet PHY) API

  • of_net.h // OF helpers for network devices.

  • of_pci.h // PCI相关函数

  • of_pdt.h // 很少用到

  • of_reserved_mem.h // reserved_mem的相关函数

  • of_platform.h // 把device_node转换为platform_device时用到的函数,

    ​ // 比如of_device_alloc(根据device_node分配设置platform_device),

    ​ // of_find_device_by_node (根据device_node查找到platform_device),

    ​ // of_platform_bus_probe (处理device_node及它的子节点)

  • of_device.h // 设备相关的函数, 比如 of_match_device

一般修改设备树的方法

一个写得好的驱动程序, 它会尽量确定所用资源。只把不能确定的资源留给设备树, 让设备树来指定。

根据原理图确定"驱动程序无法确定的硬件资源"，再在设备树文件中填写对应内容。

一般是驱动程序需要什么，设备树提供什么，按需来，即 驱动要求设备树节点提供什么，我们就得按这要求去编写设备树。

使用芯片厂家提供的工具

有些芯片，厂家提供了对应的设备树生成工具，可以选择某个引脚用于某些功能，就可以自动生成设备树节点。

你再把这些节点复制到内核的设备树文件里即可。

看绑定文档

内核文档 Documentation/devicetree/bindings/。做得好的厂家也会提供设备树的说明文档。

参考同类型单板的设备树文件

网上搜索

实在没办法时, 只能去研究驱动源码

更新于 2022-06-04
