【开源电源】巧克力板

一个实现大功率可调的开关电源，附带多路多种输出和实用功能；本项目是“瞰百易”计划的一部分。

本项目的 GitHub仓库

Staok/PowerBar: 一个实现大功率可调的开关电源，附带多路多种输出和实用功能 (github.com).

该项目早在2020.7开始在github上更新了，中间停隔了半年多，又于近日开始完成了 V2 版。

开源内容

• 设计规划文件；
• 原理图pdf文件；
• 被选型的芯片包；
• multisim 模拟文件，包含CC-CV、恒流源、基准和过压保护；
• 渲染效果图原图。

输入规格

• 3S航模锂电池直接供电，或者12V\24V开关电源模块供电。

主输出规格

• 主输出：DCDC升降压BUCK，外置MOS，至少10A，20A以上最好，最大可以30V左右(由电阻限制)，恒流、恒压分别可调。
• 主输出可借鉴的芯片列表：LTC3789（外置MOS）；CSD18540Q5B（100V 70A），贴片的占地小。

副输出规格

• 固定5V（5A BUCK）;
• 3.3V（0.5A LDO）;
• 一路5A BUCK可调等；
• 可调负电压；
• TL431+三极管做的一路可调恒流源。

其他模块

• SG3525提供一组带死区的互补输出的高性能的PWM输出；
• 提供一路硬件正交波形解码；
• 提供一组 XKT412 方案无线输电；
• 提供一组 IP5306 方案的备份电源；
• 提供一组 TL431 方案的可调基准源。

其他要求

• 原理图和PCB尽量遵循 SCH & PCB 设计规范 ；
• 滤波、地划分隔离、保护措施等尽量遵循 Staok/protection-circuits；
• 输出接口丰富多样；
• 等等。

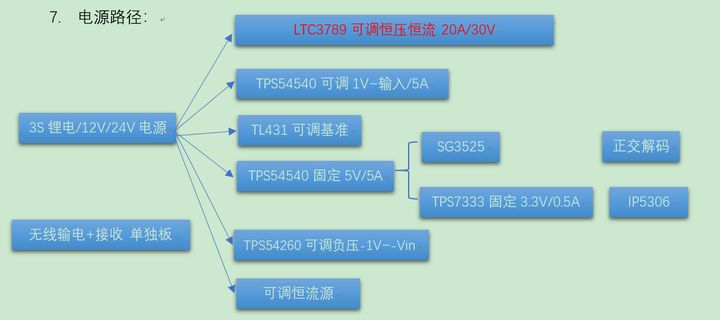

电源路径

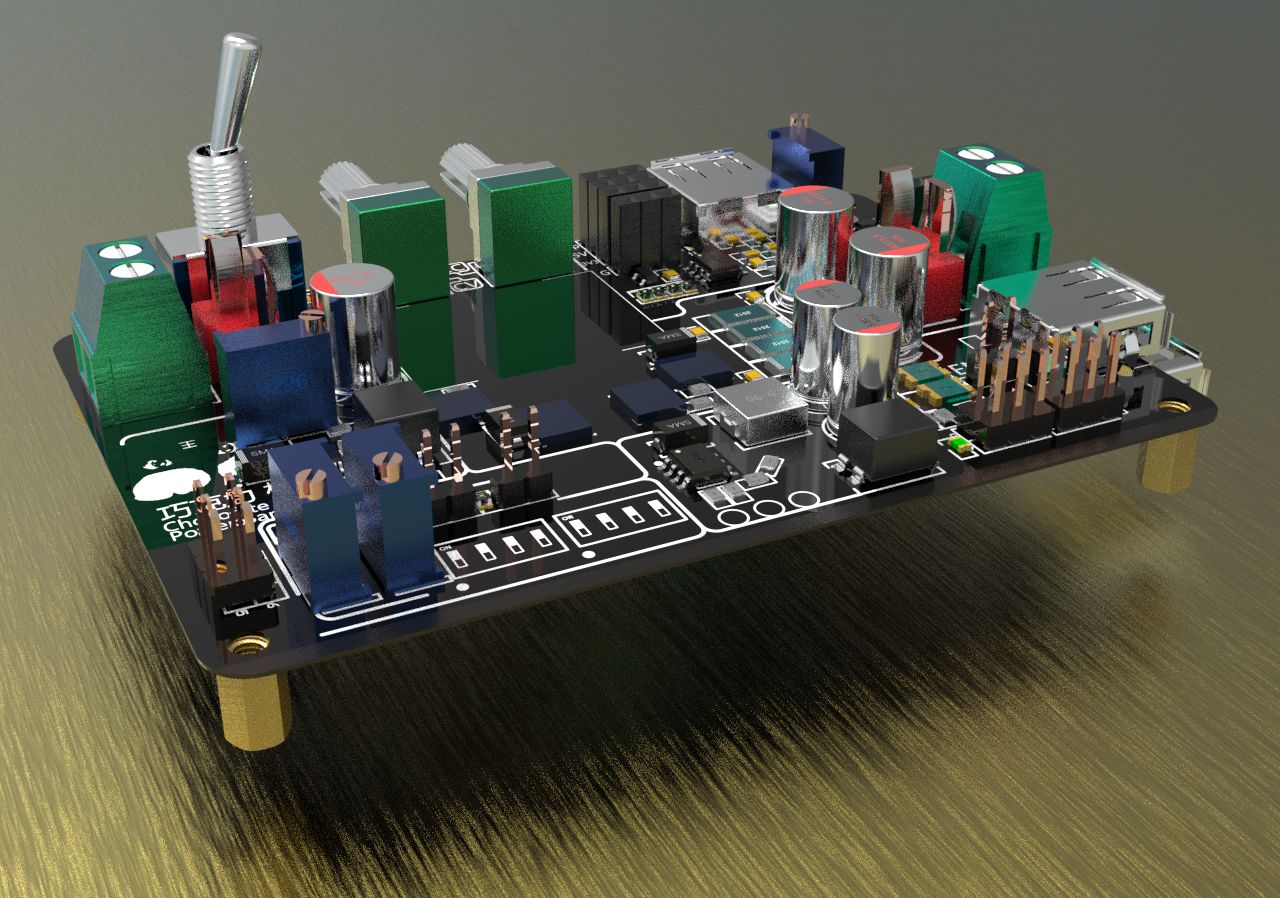

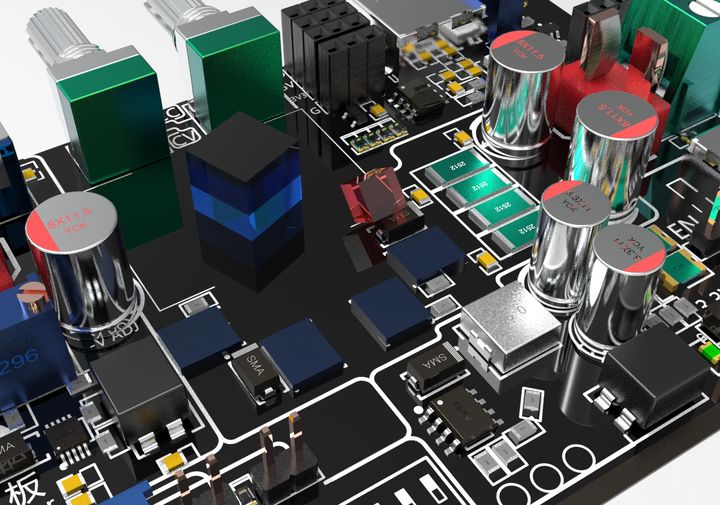

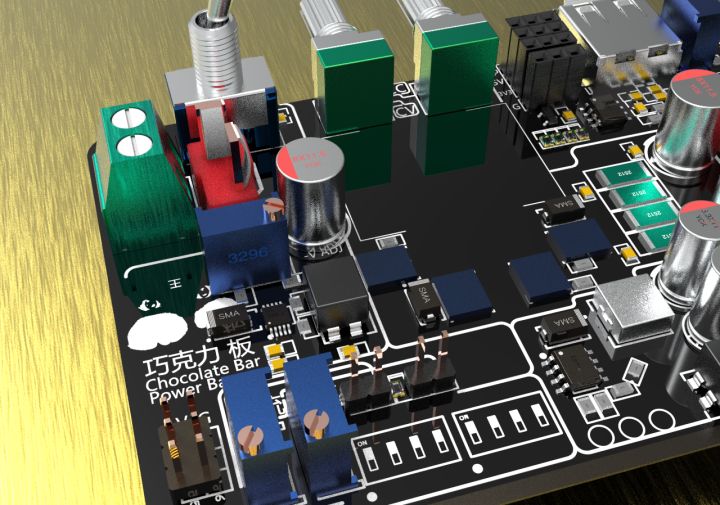

渲染效果图
