PCIe接口及其衍生接口大总结

注，相关的介绍网上有很多，这里是一个总结文（用时再查），不是科普文。

参考：

• 搜索标准接口定义的网站：https://pinouts.ru/。
• 一个视频讲的很精彩【硬件科普】硬盘的SATA M.2 NGFF NVME是什么意思，详解硬盘的总线协议与接口_哔哩哔哩_bilibili，推荐从13：13看起。
• SATA M.2 NGFF PCIE AHCI NVME SSD固态硬盘的接口、总线和协议区分_Mark_md的博客-CSDN博客。

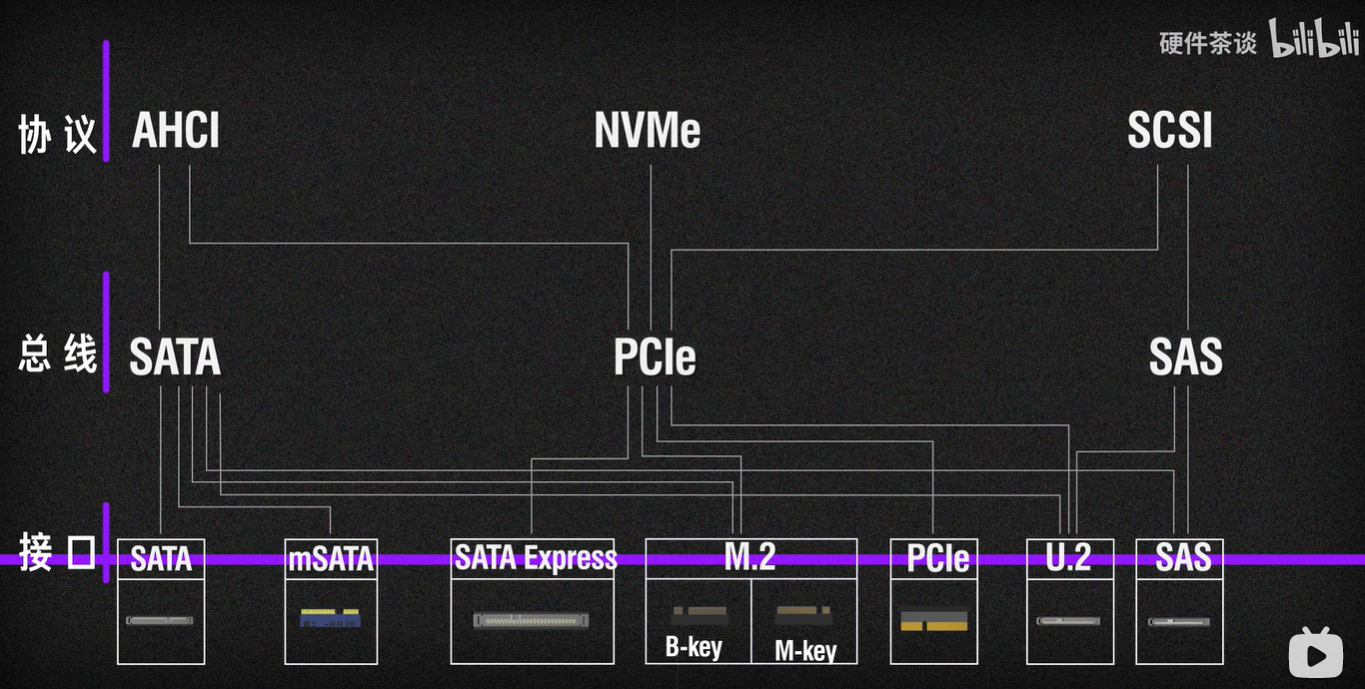

开局一张鸟瞰图（水印表示出处）

PCIe 引脚定义 PCI Express 1x, 4x, 8x, 16x bus pinout diagram @ pinouts.ru。

SATA 引脚定义 SATA pinout diagram @ pinoutguide.com。

mSATA 引脚定义 Mini-SATA (mSATA) connector pinout diagram @ pinoutguide.com。

M.2（NGFF）引脚定义 M.2 (NGFF) connector pinout diagram @ pinoutguide.com。

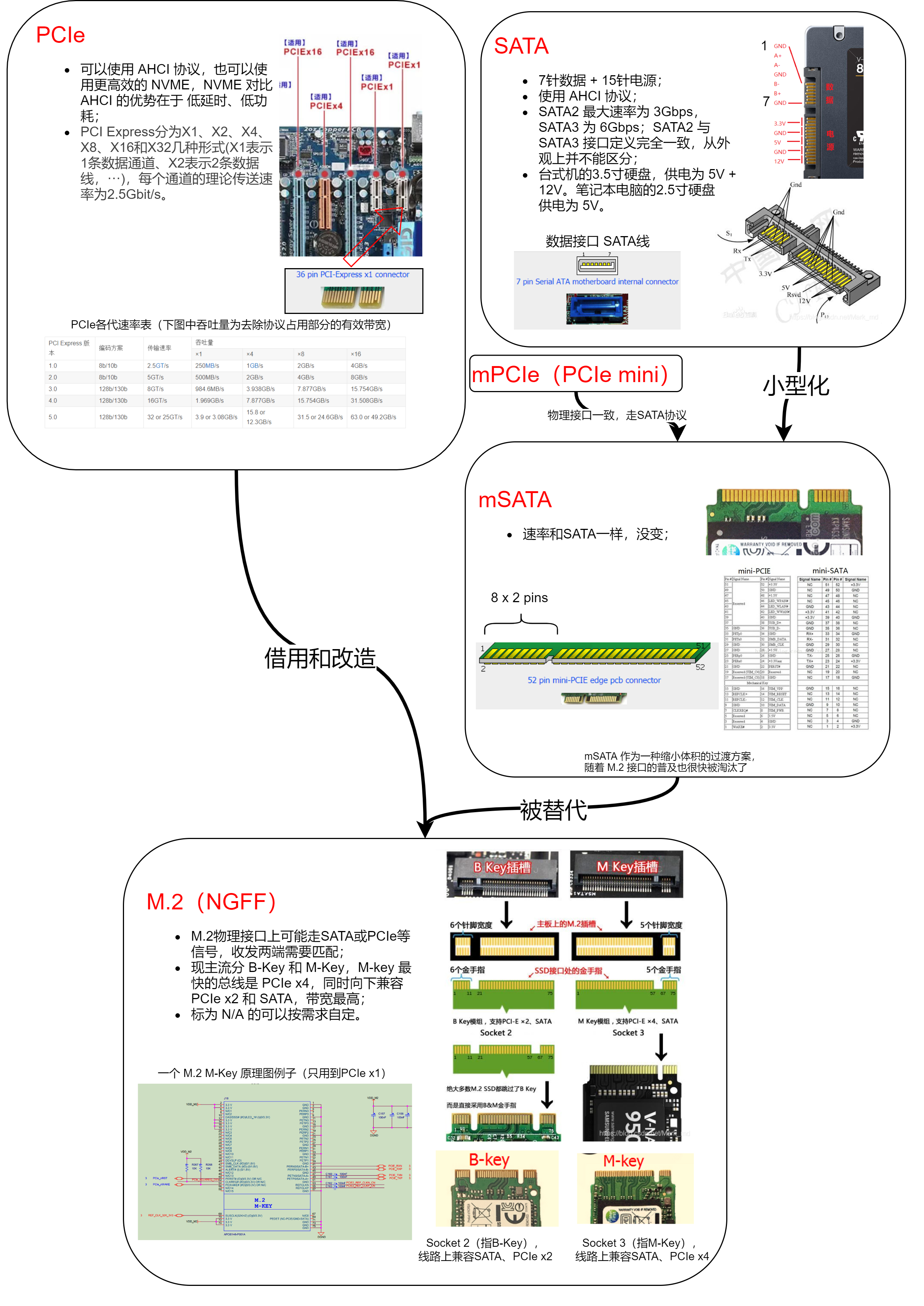

传统艺能，一言（图）以蔽之。

别看此文字少，这一张图我做了半天，可以点击查看原图（2.9MB）看清细节。引用材料均非商业用途，侵删。
